Injection Molding Clamping Force Calculator

Use the reference charts below to select appropriate values for cavity pressure and viscosity coefficient.
Recommended range: 1.1–1.2
Use the UG/Creo screenshots below to obtain the projected area.
Required Clamping Force: 0 t

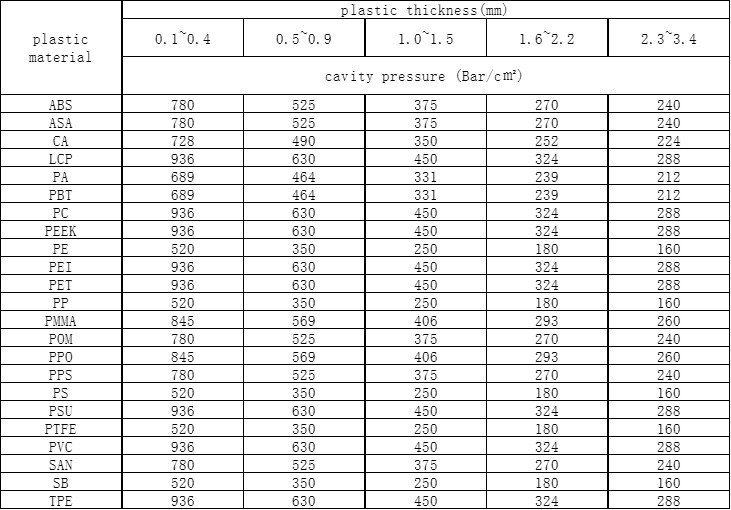

Cavity Pressure Reference

Cavity pressure reference chart

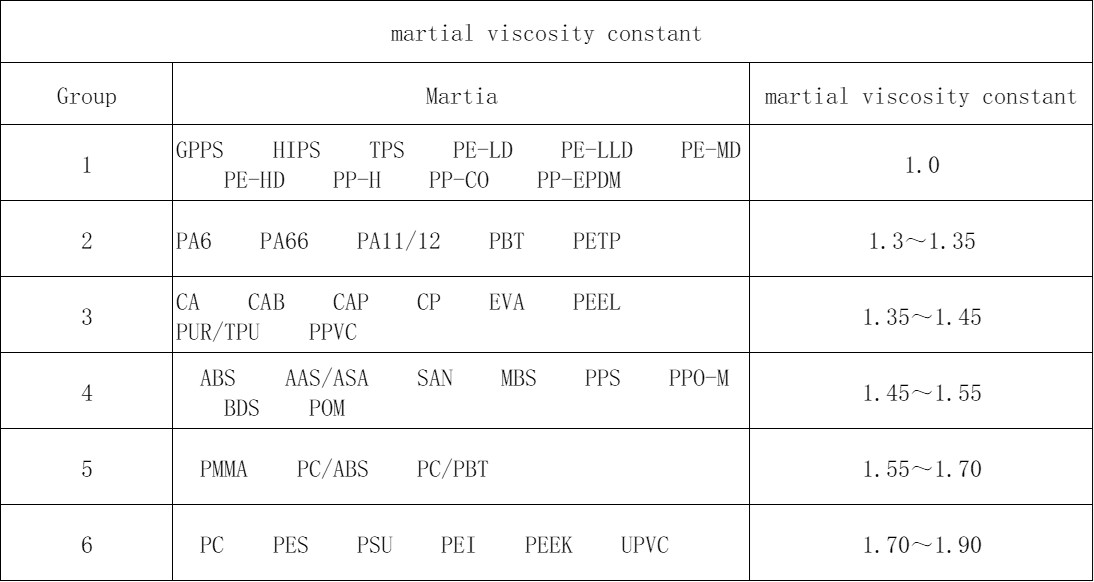

Material Viscosity Coefficient

Material viscosity coefficient reference chart

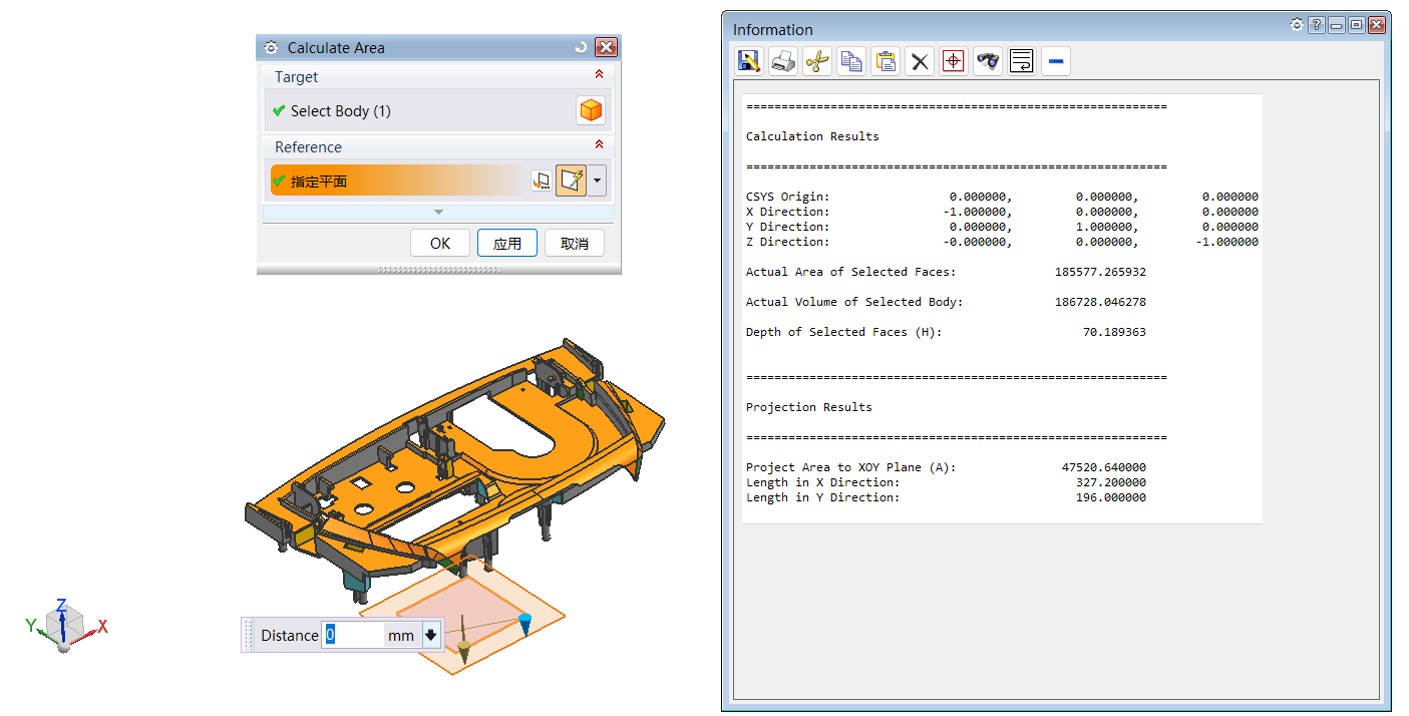

Projected Area in UG

Projected area calculation in UG

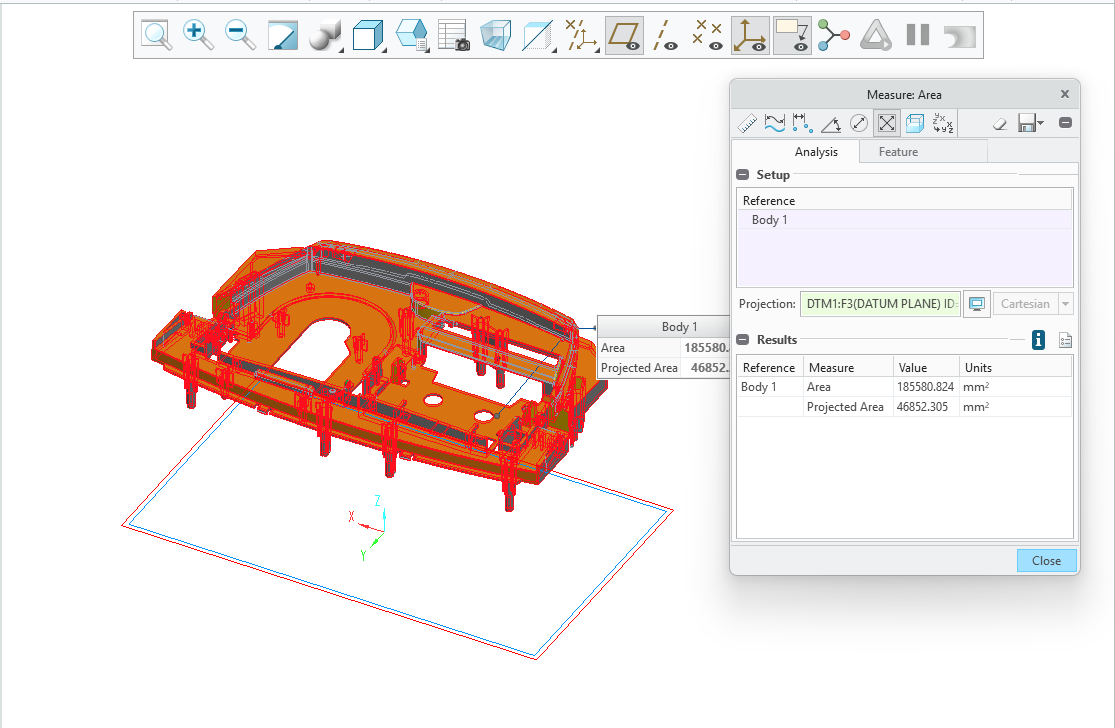

Projected Area in Creo

Projected area calculation in Creo
