面板类的产品缩水率计算工具

Display Language

缩水率计算

可直接输入，也可点击下方工作簿参考表带入。对于明显应为百分比的值，输入大于 1 时会自动按百分比归一化。

标准缩水率

扣除破孔后投影面积比

产品宽长比

开模缩水率

备注

注：工作簿备注为“缩水率计算适用于正常型厚1m-2.5m，长度小400mm”。

使用方法

1. 输入材料的标准缩水率, 如1.016 输入0.016

2. 输入产品外形的长宽, 内框的长宽尺寸

3. 查看基础结果后，再确认是否需要应用工作簿中的厚度修正。

问题背景

塑胶成型行业长期缺少能够准确预测实际缩水率的统一理论，很多项目仍依赖经验和试模修正；一旦产品类型或几何特征超出既有经验，就容易在试模阶段才发现尺寸偏差过大。

如果起始开模缩水率设定不对，后续常常只能靠不合理的成型参数去勉强修尺寸，代价往往是外观、翘曲和装配一致性变差。对于上下盖、前后盖、左右件等配合产品，这类问题尤其明显。

资料作者基于数十年的塑胶产品开发经验，通过车间实测、检验、分类与交叉验证，总结出“产品几何特征与实际缩水存在规律关系”的判断，并形成这套预测方法。

理论基础

除注塑压力、保压、料温、模温外，影响尺寸变化最大的因素之一就是产品几何特征。资料将其影响按重要性概括为：破孔/开口投影面积比、整体宽长比，以及筋位与螺丝柱等微结构。

其中微结构通常可先忽略，而“扣除破孔后的投影面积比”和“产品宽长比”可以转换为对应的权重数据，这也是本网页计算器与参考表的依据。

实际缩水比的定义是：在合理稳定的成型条件下，产品实测尺寸与模具尺寸的比值。例如 `277.62 / 280.14 = 0.991`，则正确开模倍率应取 `1 / 0.991 = 1.0091`。

资料还举例说明：即使上下盖使用相同树脂，只要几何特征差异大，缩水率差也可能达到 `5‰`。对总长度约 `276 mm` 的产品，这会带来接近 `1.4 mm` 的配合差异。

工作簿参考表：投影面积比

点击行可直接带入投影面积比输入框。“影响值”来自源文件中的辅助工作表副本。

产品类型	投影面积比	影响值

参考计算示例

上盖示例：长度 `276 mm`、宽度 `80 mm`，宽长比约 `29%`，对应对标准缩水率影响 `5%`；若扣除破孔后的投影面积比约 `60%`，对应影响 `20%`，总影响为 `25%`。

以标准影响值 `15‰` 计算，上盖可按 `15‰ x (1 - 25%) = 11.25‰` 处理，即建议开模倍率约 `1.01125`。

下盖在相同长度和宽度下，宽长比影响仍为 `5%`；若内部投影面积接近 `100%`，投影面积比影响约 `4%`，总影响则为 `9%`。

因此下盖可按 `15‰ x (1 - 9%) = 13.65‰` 处理，即建议开模倍率约 `1.01365`。这也说明上下盖不应简单套用同一缩水率。

工作簿参考表：宽长比

点击行可直接带入宽长比输入框。像工作簿副本中的 `35` 会自动归一化成 `0.35`。

预设	宽长比	公式贡献

假设与说明

主工作簿核心公式为 `S1 = S x (0.45 + 0.4a + 0.2b)`，其中 `S` 为标准缩水率，`a` 为扣除破孔后投影面积比，`b` 为产品宽长比。

工作簿备注说明：该规则适用于正常型、厚度 `1.0-2.5 mm`、长度小于 `300 mm` 的产品。

另一个备注说明：当产品厚度超过 `3.0 mm` 时，缩水率增加 `0.0005`。本页将其做成自动修正，同时保留手动覆盖能力。

辅助表里有些单元格显示为 `35`、`30`、`25` 等明显非比例值，本页统一按 `0.35`、`0.30`、`0.25` 归一化处理，因为参与公式的比值必须处于 `0-1`。

模流仿真的验证与支持

资料使用模流分析软件对几何特征差异明显的 `A` 和 `B` 两组产品做验证。目的不是直接取其绝对值，而是验证几何特征对上下盖缩水差异的影响趋势是否与本文公式一致。

`A` 项目：尺寸 `192.5 x 94 mm`，宽长比 `48.8%`；上盖投影面积比 `59%`、下盖投影面积比 `100%`。按资料公式计算，上盖建议值约 `1.01185`，下盖建议值约 `1.01425`，上下盖相对差约 `2.4‰`。

`B` 项目：尺寸 `277.5 x 94 mm`，宽长比 `33.9%`；上盖投影面积比 `53.4%`、下盖投影面积比 `100%`。按资料公式计算，上盖建议值约 `1.01095`，下盖建议值约 `1.0138`，上下盖相对差约 `2.85‰`。

模流分析给出的虽然是相对缩水值，但从 `A` 和 `B` 两组结果看，上下盖几何差异带来的缩水变化趋势与公式推算方向一致，因此可作为这套计算思路的有效佐证。

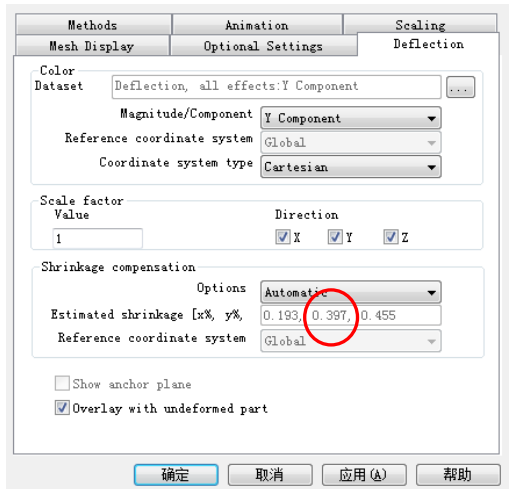

A 项目：上盖相对值 0.397

原始资料截图中圈出了 `A` 项目上盖的相对缩水值 `0.397`。

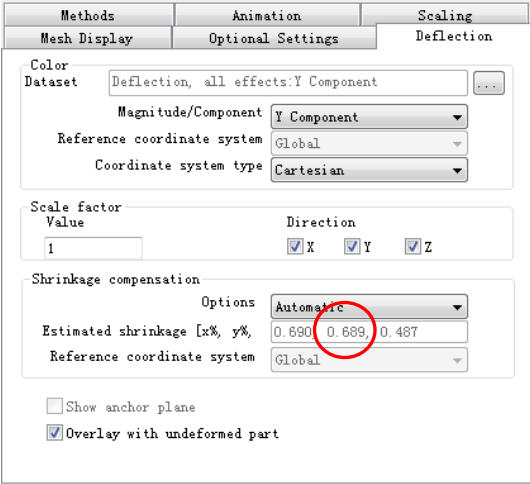

A 项目：下盖相对值 0.689

原始资料截图中圈出了 `A` 项目下盖的相对缩水值 `0.689`。

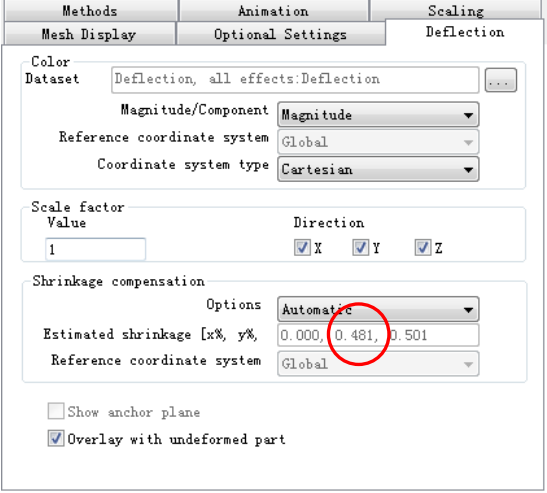

B 项目：上盖相对值 0.481

原始资料截图中圈出了 `B` 项目上盖的相对缩水值 `0.481`。

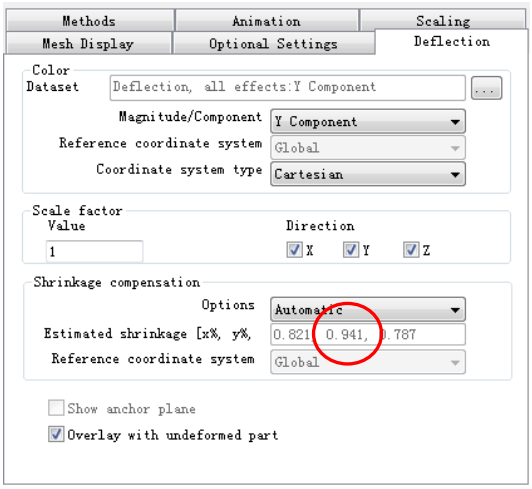

B 项目：下盖相对值 0.941

原始资料截图中圈出了 `B` 项目下盖的相对缩水值 `0.941`。
